Máy trải mặt đường bê tông xi măng

Thông số kỹ thuật

Các yếu tố làm nên thương hiệu máy trải bê tông xi măng SP500

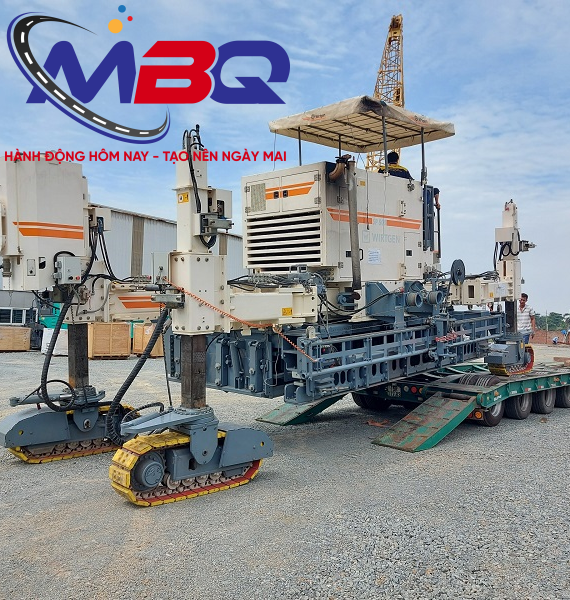

Máy trải bê tông xi măng cơ bản bao gồm động cơ và khung máy dang rộng kiểu cơ học sang trái và phải để lắp gá các khuôn trải ở giữa hai bên chân xích di chuyển, bao gồm lắp trước cho bốn chân xích di chuyển

• Động cơ: DEUTZ TCD 2012 L06 với 6 xi-lanh
• Tiêu chuẩn khí thải: EU Stage 3a / US Tier 3

KHUNG MÁY CHÍNH

• Làm bằng thép chịu lực cao khi giang rộng mỗi chân sang bên tới 750mm, có thể mở rộng khẩu độ để lắp thêm các khuôn trải.
• Khung máy được thiết kế sẵn các vị trí khác nhau để lắp thêm các mô-đun cho các ứng dụng khác nhau.
• Khung máy được trang bị để trải rộng từ 2.00m – 4.00m; các phụ kiện khác là để lắp thêm với bề rộng làm việc đến 7.50m (phụ thuộc vào cấu hình, tới 6m với DBI).

BỘ PHẬN DI CHUYỂN VÀ HỆ THỦY LỰC

• Thùng nhiên liệu đến 400 lít.
• Hệ thống điện (24 V).
• Hệ thống làm mát kiểm soát nhiệt độ bằng quạt gió.
• Hệ thống thủy lực bao gồm thùng dầu thủy lực có kích thước phù hợp và bơm bánh răng với 2 trục đầu ra và các bơm cần thiết cho các chức năng cơ bản.
• Tốc độ trải với các bộ phận di chuyển B0: 0 – 6 mét/ phút.
• Tốc độ di chuyển với các bộ phận di chuyển B0: 0 – 21 mét/ phút.

HỆ THỐNG ĐIỀU KHIỂN

• WI-CONTROL – là hệ thống kiểm soát chất lượng cao đảm bảo hoàn hảo tương tác giữa tất cả các tính năng của máy
• Các thông báo lỗi được hiển thị trên màn hình điều khiển của máy.
• Hệ thống CAN-bus có thể mở rộng thông số kỹ thuật cho người dùng
• ECO mode: Chế độ ECO kiểm soát tối ưu hiệu suất động cơ nhằm giảm phát xạ khí thải và tiếng ồn.

CÂN BẰNG

• Hệ thống cân bằng thủy tĩnh điện và được kiểm soát bởi một hệ thống PLC bao gồm bốn cảm biến mức và hai cảm biến dẫn hướng.
• Các giá lắp cảm biến có thể điều chỉnh độ cao và bề rộng làm việc.
• Bốn xi-lanh cân bằng thủy lực với hành trình 1.10m mỗi cái.

KHOANG VẬN HÀNH

• Khoang lái được thiết kế đảm bảo cho sự quan sát hoàn hảo trong quá trình trải.
• Ba bảng điều khiển rõ ràng, ngôn ngữ ký hiệu phù hợp với từng chức năng vận hành.
• Bảng điều khiển số 1 dành cho cài đặt theo các yêu cầu của phần máy.
• Control panel 2: Bảng điều khiển số 2 với màn hình hiển thị đa năng dành cho người vận hành liên quan đến các thông số của máy và cho phép thiết lập thông qua các cửa sổ trình duyệt; Bảng điều khiển này có thể điều chỉnh quay theo các hướng khi di chuyển và khi trải.
• Bảng điều khiển số 3 dành cho các thiết bị bê tông.
• Hai bảng điều khiển có thể cất giữ được trong khoang động cơ, bảng thứ ba được thiết kế để bảo vệ khỏi sự phá hoại và thời tiết bởi một nắp bảo vệ có khóa.
• Chức năng tự động nhận dạng cấu hình máy giúp cho việc định hướng dễ dàng cho người vận hành.

CÁC TRANG BỊ KHÁC

• Gói Paving Plus: Hiển thị góc trục, chỉ báo tốc độ và góc lái kỹ thuật số Ackerman đầy đủ.
• Bộ dụng cụ đầy đủ trong hộp đựng.
• Gói an toàn tuyệt đối với các công tắc dừng khẩn cấp (EMERGENCY STOP)
• Sẵn đầu chờ lắp đặt cho bộ điều khiển WITOS FleetView
• Máy được điền đầy bằng dầu thủy lực loại dầu khoáng.
• Màu sơn tiêu chuẩn RAL 9001 (màu kem)S với các sọc cam.
• Các phần bậc, sàn lên xuấng máy sơm màu đá phiến xám tiêu chuẩn RAL 7015.
